锌合金的铸造压力是多少锌合金压铸

2026-01-20 01:277826 力慕晴

一、锌合金的铸造压力是多少1、从压铸工艺的理论和基本原则来说，锌合金压铸工艺与其他合金一样，锌合金压铸的有关参数值大致如下：2、压射压力：填充压力取20～30MPa，增压压力(冷室机)取40～80MPa；3、内浇口速度：一般以选用30～80

一、锌合金的铸造压力是多少

1、从压铸工艺的理论和基本原则来说，锌合金压铸工艺与其他合金一样，锌合金压铸的有关参数值大致如下：

2、压射压力：填充压力取20～30MPa，增压压力(冷室机)取40～80MPa；

3、内浇口速度：一般以选用30～80m／s为宜，最高不应超过l00m／s，因为在过高的速度时，锌合金同样会与型腔壁面产生焊合而产生粘模现象；

4、增压建压时间：根据壁厚而定(指冷室机)，一般取20m/s，大型厚壁件适当长些；填充时间：与壁厚有关，通常取0.007～0.05s，大型厚壁件适当再长些；

5、压铸模具温度：一般取200～260C，工作温度的波动越小越好！

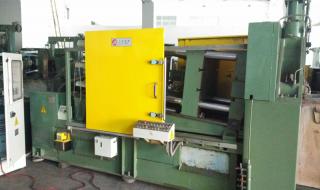

锌合金压铸

锌合金的特点1.相对比重大。

2.铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。

3.可进行表面处理：电镀、喷涂、喷漆、抛光、研磨等。

4.熔化与压铸时不吸铁，不腐蚀压型，不粘模。

5.有很好的常温机械性能和耐磨性。

6.熔点低，在385℃熔化，容易压铸成型。

1、锌合金在385℃熔化，容易压铸成型;而熔化与压铸时，不吸铁，不腐蚀压型，不粘模。其次，蠕变强度不高，易发生自燃及尺寸的变化。此外，按照加工工艺可将其分为铸造锌合金和变形锌。

2、锌合金流动性较好，也易熔焊、钎焊，耐腐蚀;而且可塑性强，就算残废料都还可回收进行重熔，同时可以压铸形状复杂、薄壁的精密件，铸件表面光滑。还可进行电镀、喷涂、喷漆、抛光、研磨等表面处理，有很好的常温机械性能和耐磨性。

锌合金压铸

锌合金压铸件常见缺陷如下：

1、裂纹2、气泡3、气缩孔4、流痕发黑5、冷隔6、变形7、尺寸不合格8、缺肉

1、锌合金压铸件烘烤温度超过150°C可能会导致零件胀大。这是因为锌合金的熔点约为419°C，超过其熔点温度时，锌合金会发生热膨胀现象，导致零件的尺寸增大。

2、所以，控制烘烤温度在适当的范围内是确保锌合金压铸件尺寸稳定性的关键。
