一、怎样判断双速电机接线正确

你好，判断双速电机接线是否正确需要进行以下步骤：

1. 确认电机名称牌上的电压和频率与供电系统的电压和频率一致。

2. 检查电机接线盒上的接线图，以确保电机接线正确。

3. 进行相序检查，确保电机三相电源接线正确。

4. 检查电机起动电流是否正常，如果电流过大或过小，可能是接线不正确导致的。

5. 检查电机运行状态是否正常，包括转速、震动、噪音等，如果异常可能是接线不正确或其他问题导致的。

综上所述，判断双速电机接线正确需要进行多个方面的检查和确认，以确保电机能够正常运行。如有不确定的情况，应咨询专业人士进行确认。

二、双速风机,怎么接高低速,风机上的6个接线住,怎么接

双速风机高低速接法如下：

双速风机的电机绕组为6组线圈，控制箱输出6根线加1根接地线，直接从控制箱接高速把U1/V1/W1三组绕组短接后分别在U2/V2/W2端子上接对应的输出线即可。

向左转|向右转

扩展资料

1、控制原理

双速风机所配双速电机其定子绕组为△/YY(或Y/YY)接法，调速基本原理通过改变电机定子绕组间的连接方式，使其改变极数以达到调速目的，低速工作时为△(或Y)方式,高速工作时为YY方式。风机电控箱所配的断路器、保护装置及其他电器元件，必须按风机额定容量正确合理选配。

2、使用

（1）针对高层地下室平时排风与事故排烟两种速度的工作状态，双速异步电动机尤为适合。双速风机由低速转为高速运行时，同步转速提高很多，排风量也相应大大提高，此时系统立即由排风改为排烟状态。

三、组合开关接双速电机,怎么接

首先你要知道开关的触点的通断状态，然后电机上高速时是W1 V1 U1短接，W2 V2 U2 接电源，慢速时W1 V1 U1接电源，W2 V2 U2空着不接。打个比方，你的开关打左边，1通2 5通6 ，9通10 13通14 15 通16 然后打到右边，3通4 7通8 11通12，快速接法

四、双速电机的接线方法

1、双速电机的接线方法

合上空气开关QF引入三相电源

　　2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

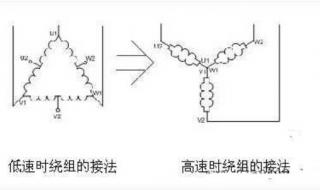

双速电机接线图

　　3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

双速电机接线图
