桁架机械手的相关技术解析 自动化桁架机械手

2026-01-16 19:321662 蔺菱凡
一、桁架机械手的相关技术解析1、桁架机械手是一种能够在三维空间中自由移动的机器人。它通常由桁架结构、电动机、传动机构、传感器和控制系统等部分组成。下面是一些桁架机械手的相关技术解析：2、桁架结构：桁架机械手采用桁架结构，因为桁架结构具有良好

一、桁架机械手的相关技术解析

1、桁架机械手是一种能够在三维空间中自由移动的机器人。它通常由桁架结构、电动机、传动机构、传感器和控制系统等部分组成。下面是一些桁架机械手的相关技术解析：

2、桁架结构：桁架机械手采用桁架结构，因为桁架结构具有良好的稳定性和刚性，能够承受较大的载荷和惯性力，并能够在不同方向上进行力的传递。

3、电动机和传动机构：桁架机械手通常采用直流无刷电机或步进电机作为驱动力，通过减速机构将电机的转速降低，并通过传动链条或齿轮传动机构将驱动力传递到机械手的各个关节上。

4、传感器：桁架机械手通常配备多种传感器，如位置传感器、力传感器、视觉传感器等，用于感知周围环境和机械手的状态，以便进行精确定位和运动控制。

5、控制系统：桁架机械手的控制系统通常采用微处理器或单片机作为控制核心，通过编写相应的控制算法和程序实现机械手的运动控制和自主决策。

6、总之，桁架机械手是一种复杂的机器人系统，它涉及多个领域的技术，如机械设计、电机控制、传感器技术、计算机软件等。

二、宝元桁架机械手怎么改控制输入点

1、宝元桁架机械手控制输入点的修改需要使用专用的软件和硬件工具。

2、首先，需要将机械手连接到计算机并安装必要的软件。

3、然后，使用软件打开机械手的控制界面，在界面中找到输入点设置选项。

4、在输入点设置选项中，可以修改机械手的各个输入点的功能和参数。

5、修改完成后，需要将修改的内容保存到机械手的控制器中。

6、最后，重新启动机械手，新的控制输入点设置就会生效。

三、数控桁架机械手怎么调试

1、数控桁架机械手调试时，首先需要检查其各个部件的连接是否牢固，然后根据实际需要设置工作范围和速度参数，并进行坐标轴的校准和调整。

2、接着需要进行手动操作和自动程序运行测试，确保机械手能够准确地执行指令并完成任务。

3、调试过程中要及时发现和处理各种异常情况，调整参数进行优化，最终保证机械手的稳定、高效运行。

4、调试完成后，进行全面的功能性测试和安全性评估，确保机械手满足工作需求并符合安全标准。

四、桁架机械手变形多少是允许的

1、桁架机械手的变形是允许的，但应该控制在合理范围内。变形可能由于材料的热胀冷缩、负载的变化、机械结构的松动等因素引起。为确保机械手的精度和稳定性，变形应尽量减小。

2、通常，允许的变形应在机械手设计和制造过程中进行评估和控制，以确保其在工作条件下能够满足要求。变形的具体限制取决于机械手的类型、尺寸、材料等因素。

五、桁架机械手安装步骤

桁架机械手（Gantry Robot）是一种常见的工业自动化设备，广泛应用于生产线上物料的搬运、装配和加工等任务。以下是桁架机械手的安装步骤：

1. 准备工作：

在安装桁架机械手之前，请确保您已经获得了所有必要的安装材料和工具，如螺栓、螺母、扳手、电钻等。此外，确保工作区域干净、整洁且无障碍物，以方便安装过程。

2. 安装地面固定装置：

根据桁架机械手的规格和设计，在地面上安装合适的固定装置，如地脚螺栓或混凝土墩。确保固定装置的水平度和垂直度，以便机械手在运行过程中保持稳定。

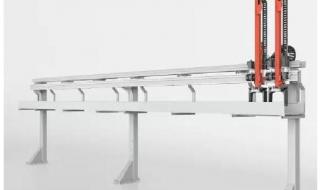

自动化桁架机械手

3. 安装桁架结构：

将桁架结构的各个部件按照说明书或图纸的顺序组装起来。通常，桁架结构包括横梁、立柱、底盘等部件。在安装过程中，请确保各个部件之间的连接紧固且无松动。

4. 安装导轨和滑块：

在桁架结构的横梁上安装直线导轨和滑块。导轨和滑块用于支撑和引导机械手的移动部件，确保其在运行过程中的平滑度和精度。

5. 安装机械手臂和末端执行器：

自动化桁架机械手

将机械手臂安装在滑块上，并通过传动装置（如齿轮、链条、皮带等）连接到驱动系统。同时，将末端执行器（如夹持器、吸盘等）安装在机械手臂的末端。

6. 连接电气和控制系统：

将机械手的电气和控制系统连接到驱动系统、传感器和其他设备上。确保所有连接正确且牢固，避免在运行过程中出现故障。

7. 调试和测试：

在完成所有安装步骤后，进行调试和测试。首先检查机械手的外观和结构，确保所有部件安装正确且无松动。然后进行空载运行测试，检查机械手的运行速度和精度。最后，进行负载运行测试，确保机械手能够完成预期任务。

8. 安全和维护：

在桁架机械手投入运行之前，请确保遵循相关的安全规定，如设置安全围栏、提供操作指南等。同时，定期进行维护和检修，以确保桁架机械手的正常运行和使用寿命。

请注意，这些安装步骤仅作为一般指南。具体的安装过程可能因桁架机械手的品牌、型号和设计而有所不同。在安装过程中，请务必遵循设备制造商的建议和要求，确保设备安全、稳定地运行。
