一、电路上的端子板随便插吗电路板上的端子板不能随便插。如果不知道端子板的接法，随便连接的话，可能会造成电路的短路或断路，这会影响到电路的正常工作。因此，在连接电路板上的端子板时，必须了解其接法并按照正确的顺序连接端子，以确保电路的正常运行。

一、电路上的端子板随便插吗

电路板上的端子板不能随便插。如果不知道端子板的接法，随便连接的话，可能会造成电路的短路或断路，这会影响到电路的正常工作。因此，在连接电路板上的端子板时，必须了解其接法并按照正确的顺序连接端子，以确保电路的正常运行。

二、电路板cn是什么端子

1、公共端

2、电路板cn代表公共端。解释：我们为方便分析电路而自己设定的一个电路的连接点，一般都是把电源的负极设为公共点，这一点也叫做“地”。平时说的某一点的电压（正规的叫法应该是电位）是多少伏，指的就是某一点对定义的公共端“地”的电压。

3、电路板的名称有：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等。电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。

三、端子板接线怎么算

1、单芯导线截面积在6mm2以内者，计算无端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子。

2、多芯导线截面在6mm2以内者，计算有端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子。

3、接线端子的材质必须与导线材质相同。

4、计算了焊（压）接线端子之后，不得再计算有端子外部接线。

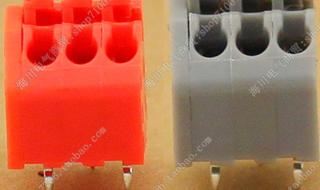

线路板接线端子

5、10mm单芯及以下或2.5mm多芯及以下的铜导线套用外部无端子接线，而16mm的单芯或4mm的多芯铜导线套用压接端子的子目。但由于有的现场16mm的导线压接端子后难以放入塑壳开关，所以仅计其零线压接端子，地线和火线计为外部无端子接线。注意：如果是电缆是有端子的，算一次有端子外部接线，但是如果算了焊（压）接线端子之后就不得在计算有线端子结算。如果还有疑问的话，可以来上海联捷电气咨询端子专家。

四、plc模块接线端子说明

PLC模块接线端子是PLC系统中用于进行电气接线的部件，其作用是将输入端、输出端和电源进行连接。
该接线端子包含三种类型：输入端子、输出端子和电源端子。
其中，输入端子用于将系统外部的信号输入到PLC中，输出端子则是将PLC系统内部的信号输出到外部，电源端子则用于连接系统的电源。
需要注意的是，不同品牌、不同类型的PLC模块接线端子可能存在差异，因此在进行具体接线时需要仔细查阅产品说明书。

五、380v接线端子种类

1、第一分类:插拔式接线端子产品拥有针距为 3.5 、 3.81 、 5.0 、 5.08 、 7.5 、 7.62 极数 2-24 线, 可提供带螺钉固定的插座进行匹配,抗震连接。插头使用侧面连接技术,即螺丝方向与导线进线方向垂直。

2、第二分类:螺钉式接线端子线路板接线端子在电子工业中一直占有很重要的一席, 现已成为印刷线路板的一个重要组成部分。其结构和设计更坚固了接线方便和牢靠的螺钉连接等方面的特点 ; 结构紧凑,链接可靠,有自身的优点;利用夹线体升降原理,保证接线可靠, 接线容量大; 焊脚与夹线体分成两部分, 确保拧紧螺钉时的距离不会传至焊点而损伤焊点; 外壳结实牢靠,针距精确。

3、第三分类:弹簧式印刷电路板端子弹簧式印刷电路板端子,提供了 2.54mm , 3.50mm
