一、3d打印机z轴不均匀1.首先，考虑更高级的机械部件。z轴不稳定的一个常见的解决方案是用双轴线性导轨系统代替原来的滑块。双轴导轨使成型平台更稳定，不需要随着时间的推移重复调整，有助于运动中保持稳定，并且确保成型平台不会在打印过程中偏移，确

一、3d打印机z轴不均匀

1.首先，考虑更高级的机械部件。z轴不稳定的一个常见的解决方案是用双轴线性导轨系统代替原来的滑块。双轴导轨使成型平台更稳定，不需要随着时间的推移重复调整，有助于运动中保持稳定，并且确保成型平台不会在打印过程中偏移，确保他们保持线性运动以及在打印过程中最小化加载力的影响。

2.同时可以考虑使用T形丝杆还是滚珠丝杆。T形丝杠的特点是成本低、安装简单、结构不复杂、维修较为方便，但是，摩擦系数过大，精度达不到要求。滚珠丝杠具有摩擦系数小，动态响应快，控制方便，精度高等特点。制作时丝杠在滚道和珠子之间施加预紧力，可以消除缝隙，实现丝杠的无缝隙配合，但价格高，安装要求高，维护成本高。

3.其次，检查零件是否存在磨损。部件都有使用寿命，有些零件会随时间而磨损。所以要确保螺丝/滚珠丝杠和轴承定期维修，润滑，并确认其状态良好。如果有磨损，就需要更换部件。如听到压扁或摩擦声，纵维立方小方提醒大家请务必重新检查组件及成型平台的调整过程。

4.再次，检查零件是否松动。检查z轴螺钉上的螺母，如果有过度的间隙(松动)，这也可能导致在打印时出现Z轴不稳定纹路。通常螺母有第二个受载弹簧螺母，如果没有正确安装(或磨损)，就可能导致问题发生。

此外，由于丝杠弯曲或偏离中心，也可能会发生z轴不稳定。这时，就必须更换丝杠。

二、3D打印机不粘热床怎么办

故障一：模型粘不到3D打印机工作台　　1、喷嘴离工作台距离太远，调整工作台和喷嘴距离，使其距离刚好可以通过一张薄名片厚度。　　2、工作台温度太高或者太低。ABS打印工作台温度应该在110℃左右，PLA打印工作台温度应该稳定在70℃左右。　　3、打印耗材问题，换家耗材供应商耗材适应，各耗材厂家所生产的打印耗材参差不齐，所以可以尝试更换一下打印材料试试。　　4、打印ABS一般在工作台贴上高温膜，打印PLA一般在工作台上贴上美纹纸。(在粘贴美纹纸后，打印PLA模型会出现模型不好拿掉问题，可以再打印模型完毕后加热打印平台到100℃好拿一些。)　　故障二：3D打印机喷嘴不出丝　　1、检查3D打印机送丝电机。　　加温进丝，齿轮送丝观察齿轮转动是否正常，步进电机送丝观察进丝时电机是否微微震动并发出工作响声，若有则说明是电机线接错需要调节中间两项线。如果无，检查送丝器及其主板的接线是否完整。不完整及时维修。　　2、查看打印耗材温度。　　ABS打印喷嘴温度在210℃-230℃之间，PLA打印喷嘴温度在195℃-220℃之间。　　3、查看3D打印机喷嘴是否堵头。　　喷嘴温度加热，ABS加热到230℃，PLA加热到220℃，丝上好后用手稍微用力推动看喷嘴是否出丝，如果出丝，则喷嘴没有堵头，如果不出丝，则拆下喷嘴清理喷嘴内积削或者更换喷嘴。　　4、3D打印机工作台是否离喷嘴较近。　　如果工作台离喷嘴较近则工作台挤压喷嘴不能出丝。调整喷嘴工作台之间距离，距离为刚好放下一张薄卡片厚度为合适。　　故障三：打印模型错位　　1、切片模型错误。　　现在用的最常见的软件是Cura、Repetier这两种。大多都是开源的，所以说软件的稳定性专业性不能保证，还有每个设计模型图出来不一定就是完美适合软件，所以打印错位首先模型图不换，把模型图重新切片，模型移动个位置也好，让软件重新生成GCode打印。　　2、模型图纸问题。　　出现错位换切片后模型还是一直错位，换以前打印成功的模型图实验，如果无误，重新作图纸。　　3、打印中途喷嘴被强行阻止路径。　　首先打印过程中不能用手触碰正在移动的喷嘴。其次如果模型图打印最上层有积削瘤，则下次打印将会重复增大积削，一定程度坚硬的积削瘤会阻挡喷嘴正常移动，使电机丢步导致错位。　　4、电压不稳定。　　打印错位时观察是否为大功率电器比如空调啊下班了一部分电器的电闸一起关闭时打印错位了，如果有，打印电源加上稳压设备。如果没有，观察打印错位是否每次喷嘴走到同一点出现行程受阻，喷嘴卡位后出现错位，一般是X、Y、Z轴电压不均，调整主板上X、Y、Z轴电流使其通过三轴电流基本均匀。　　5、主板问题。

三、3d打印机最小比例

1、3dmax出图的尺寸没有统一标准，根据不同的使用用途，渲染输出尺寸有很大的变化。

2、从行业来讲，园林景观图纸大于建筑出图，而室内出图小于建筑出图。

3、打印a0号图，渲染最小出图尺寸为4000*3000像素;

4、打印a1号图，渲染最小出图尺寸为3200*2400像素;

5、打印a2号图，渲染最小出图尺寸为2600*1800像素;

6、打印a3号图，渲染最小出图尺寸为2000*1500像素;

7、打印a4号图，渲染最小出图尺寸为1600*1200像素;

8、用于电脑显示的话，建议1600*1200像素;

9、原则可以的话渲染尺寸越大越好，这会产生更多的渲染时间。如果出图比例有变化，建议尺寸小的边不变，按比例提高大尺寸边的像素。

四、3d打印绘图软件有哪些

3d打印绘图软件有：

1.3DS MAX

一款非常知名的艺术建模软件，也是目前国内最普及的软件之一。由Discreet公司开发（后被Autodesk公司合并）。3DMAX功能强大并支持多款包括后期渲染在内的插件。主要应用领域为建筑动画、影视特效、游戏建模。3DMAX也参加过多部电影的制作：《后天》《阿凡达》《钢铁侠》。在游戏领域著名的《魔兽世界》《刺客信条》系列等都使用到了这款软件。

2.MAYA

MAYA是由AUTODESK公司出品的三维动画软件。作为与3DMAX同属一家公司的MAYA更倾向于动画的制作。在建模方面MAYA有三种不同的方式可供选择。这也使得它更适合于细节较多的高精度模型的设计。

3. ZBrush

ZBrush由pixologic开发的三维建模软件。它的强大之处在于不同于以往的三维设计的工作模式，由于它特殊的建模方式使用者可以自由的使用手绘板或鼠标像捏橡皮泥一样进行模型设计。同时ZBrush能够很好的塑造诸如皱纹、丝发等微小的细节。由于这些优势ZBrush多用于一些生物模型、人物头像等设计。

4. Rhino

Rhino是由美国Robert McNeel & Associates开发的一款功能丰富的三维绘图软件。由于其配有多种行业的专业绘图插件，Rhino被应用于很多设计行业，尤其在建筑设计、汽车外形设计、工业产品外形设计领域。

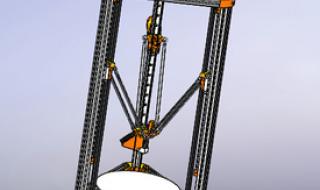

3d打印机图纸
