cad布局画图完整步骤 cad布局教程
2026-01-16 06:015770 过欣悦
一、cad布局画图完整步骤步骤/方式一1、首先，我们先在电脑上，打开AutoCAD软件，进去之后我们就可以看到下方的布局，点击进入布局。步骤/方式二2、进入布局后，可以输入MV进入视口命令进入编辑状态，也可直接双击视口进入编辑模式。步骤/方
一、cad布局画图完整步骤
步骤/方式一
1、首先，我们先在电脑上，打开AutoCAD软件，进去之后我们就可以看到下方的布局，点击进入布局。
步骤/方式二
2、进入布局后，可以输入MV进入视口命令进入编辑状态，也可直接双击视口进入编辑模式。
步骤/方式三
3、进入布局编辑模式，就可以正常画图了。
步骤/方式四
4、画完图之后，双击视口外空白处就可以退出编辑，返回视图还是可以看到在布局中画的图。
二、cad设置布局图的两种方法
cad设置布局的方法：
第一步：新建视口
将【模型】窗口切换成【布局】窗口
将我们已经绘制好的标准图框拖到布局里面(此处我用A3图框为例，图幅尺寸为420mm×297mm)。
单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。
第二步：调整视口的比例
在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。
再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。根据我们图纸的大小选择合适的比例，一般我们常用的cad出图比例为：
平面图、立面图、剖面图 ：一般 1:100 1:150 甚至1:200 都可以
总平面图 一般 ：1:500 1:750 1:1000 甚至1:2000都可以详图一般 ：1:20 1:50其实比例并没有很严格的限制，只要准确实用，比例尺标注清楚就可以了。
检验视口比例是否设置成功
第三步：排版
将调整好比例的视口，全部放到A3图框中。排版时可以适当调动每个视口的大小，直到所有视口都在图框中为止，且图形全部都能清楚的显示出来。
看了“cad如何设置布局”的人还看了：
1.cad怎样设置布局
2.cad布局设置
3.cad怎么在布局里改图
4.cad怎么把画好的图放到布局里去
三、cad布局画图步骤
CAD用布局画图的具体操作步骤如下：
1、首先我们打开电脑里的CAD软件打开模型里面的图纸。
2、然后我们打开布局，键入MV命令。
3、输入mv命令以后，我们按住鼠标左键在画图界面上拉出一个框。
4.、然后我们双击框内空白部分，即可进入布局窗口。
5、进入以后，我们在命令栏键入Z命令，创建合适比例窗口。
6、输入合适的比例，将需要在布局中显示的内容拖至合适的位置，切记以后键入比例的布局窗口，不能使用鼠标滚轮拖动，使用鼠标滚轮会使得内容被放大或者缩小。
7、完成操作以后，双击窗口外内容，即可退出布局编辑，如图所以坐标系脱离窗口显示，通过以上步骤即可解决CAD用布局如何画图的问题。
四、cad分区布局
你好，CAD分区布局指的是将CAD软件中的绘图区域分成不同的区域，以便更高效地完成绘图任务。常见的CAD分区布局有以下几种：
1. 单窗口布局：所有的CAD绘图区域都在一个窗口中，适合小型项目或简单的绘图任务。
2. 双窗口布局：将CAD绘图区域分成两个窗口，一个用于绘图，另一个用于查看或浏览其他文档。
3. 多窗口布局：将CAD绘图区域分成多个窗口，每个窗口可以用于不同的绘图任务，可以提高工作效率。
4. 工具栏布局：在CAD绘图区域周围添加多个工具栏，方便用户在绘图时快速选择需要的工具。
5. 自定义布局：用户可以根据自己的需要自定义CAD绘图区域的布局，将不同的工具和窗口组合起来，以便更高效地完成绘图任务。
五、cad怎么调整布局
1、1打开文件。
2、2执行【插入】/【布局】/【新建布局】命令。
3、3接着在命令行中输入新布局名称圆形，按【Enter】键确认。
4、4创建完毕后，切换至【圆形】布局空间。
5、5单击图样空间中的视口边界，四个角点上出现夹点，拖动夹点进行调整，
6、6调整视口边界到充满整个打印边界，
7、7双击视口内任意地方，在命令行输入ZOOM，调整【缩放】命令，使所有的图形对象充满整个视口，并调整图形到合适位置。
8、8完成布局的调整，
相关文章
- 详细阅读
-
交行活期盈与余额宝类似吗 余额宝类似详细阅读
一、交行活期盈与余额宝类似吗类似，活期盈比较好，从过去的历史数据来看，活期盈收益明显高于余额宝，但是活期盈有额度限制，帐户里最多只能放5万元，余额宝是没限制的，他们都是低风险，投资根据自己喜好即可。二、中信银行有类似余额宝的吗1、有，薪金宝
-
旺仔集团大公子叫什么 旺旺二公子详细阅读
一、旺仔集团大公子叫什么1、旺仔集团大公子叫蔡绍中。38岁的蔡绍中就曾担任旺旺集团的非执行董事，行事很是果敢雷厉风行，也是很多人眼中旺旺集团的真正接班人。2、除了任旺旺集团执行董事外，他也是另外二家台股上市公司“国票金控”、“旺旺友联产险”
-
switch单机游戏排行榜 好玩的单机游戏排行详细阅读
一、switch单机游戏排行榜1、TOP1 塞尔达传说：旷野之息2、TOP2 异度神剑23、TOP3 宝可梦传说 阿尔宙斯4、TOP4 十三机兵防卫圈5、TOP5 星露谷物语6、TOP6 哈迪斯7、TOP7 空洞骑士8、TOP8 小小噩梦1
-

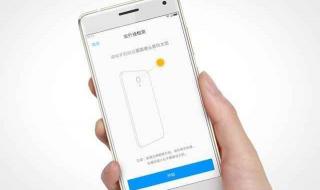

手机重力感应器有什么用 重力感应器详细阅读
